Циклон ЦОК рекомендуется применять для очистки воздуха от абразивных пылей. Допускается использование циклонов для очистки воздуха от слипающихся пылей типа сажи и талька.
Составными элементами являются: корпус с входным патрубком, внутренний конус, выхлопная труба и пылесборник, который может быть в виде бункера или выдвижного ящика. Циклон с обратный конусом устанавливают, как правило, на всасывающей стороне (перед вентилятором).
Технические характеристики:
- массовая концентрация пыли не более 1000 г/м3;
- температура очищаемого газа не более 150 °С;
- давление (разрежение) не более 500 Па;
- эффективность очистки от пыли не менее 80%

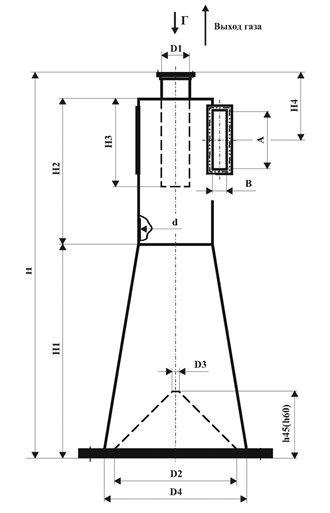

Схема циклон ЦОК 5
Габаритные и присоединительные размеры
| № циклона | Пропускная способность циклона (м3/ч) при скорости движения воздуха во входном патрубке (м/с) |
D, мм |
H, мм |
H1, мм |
H2, мм |
D4, мм |
D1, мм
|
|
| 14 | 16 | |||||||
|
Циклон ЦОК 1 |
130 |
150 |
100 |
520 |
300 |
200 |
165 |
50 |
|
Циклон ЦОК 2 |
290 |
314 |
150 |
780 |
450 |
300 |
247 | 75 |
|
Циклон ЦОК 3 |
525 |
600 |
200 |
1040 |
600 |
400 | 330 | 100 |
|
Циклон ЦОК 4 |
880 |
920 |
250 |
1300 |
750 |
500 | 412 | 125 |
|
Циклон ЦОК 5 |
1170 |
1330 |
300 |
1560 |
900 |
600 |
495 |
150 |
|
Циклон ЦОК 6 |
1790 |
2000 |
370 |
1925 |
1110 |
740 |
610 |
185 |
|
Циклон ЦОК 7 |
2620 |
3000 |
455 |
2365 |
1365 |
910 |
750 |
228 |
|
Циклон ЦОК 8 |
3500 |
4000 |
525 |
2730 |
1575 |
1050 |
865 |
263 |
|
Циклон ЦОК 9 |
4375 |
5000 |
585 |
3042 |
1755 |
1170 |
965 |
293 |
|
Циклон ЦОК 10 |
5250 |
6000 |
645 |
3355 |
1935 |
1290 |
1065 |
323 |
|
Циклон ЦОК 11 |
6130 |
7000 |
695 |
3615 |
2085 |
1390 |
1145 |
348 |
