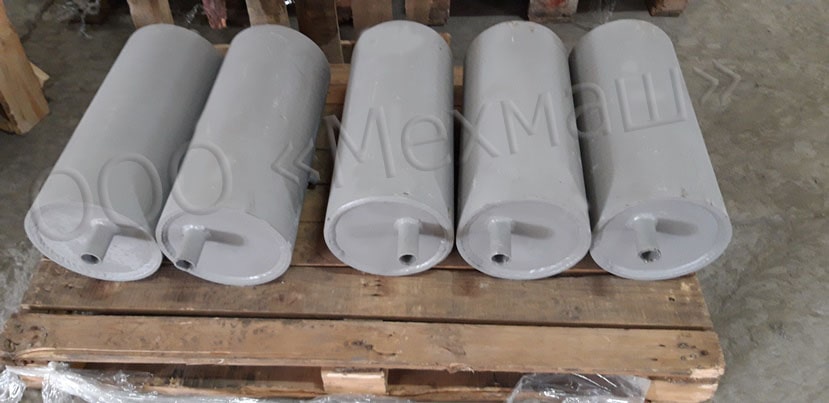

Воздухосборник горизонтальный А1И
Воздухосборник А1И представляет из себя цилиндр с тремя приваренными патрубками. Улавливает и удаляет скопившийся воздух с помощью автоматического воздухоотводчика. А1И с элептическим днищем рассчитан на рабочее давление в системе до 1,2 МПа (12 кгс/см 2), а с плоскими днищами - до 0,6 МПа (6 кгс/см2) и до 1,2 МПа (12 кгс/см2).
Температура рабочей среды может достигать до 150°С. Изготавливается по серии 5.903-20 как вертикальными, так и горизонтальными. В зависимости от типа сборника, имеют разную маркировку (шифр), представленную в таблице.
Основная область применения проточных воздухосборников данного типа - отопительные системы и теплоснабжение в целом.
Основные параметры изделия
| Тип |
Пат рубки |
Диаметр | Корпус | Воздушник | Длина / высота | Пропускная способность | Рабочее давление | Масса |
| серия 5.903-20 | Ду, мм | D, мм | К, мм | d, " | L/Н, мм | Q, т/ч | Py, МПа | М, кг |
| А1И 017.000 | 15, 20, 25, 32 | 159 | 402 | 1/2 | 446 | 3,3 | 1,2 | 5,9 |
| А1И 017.000-01 | 25, 32, 40, 50 | 219 | 558 | 1/2 | 602 | 6,3 | 1,2 | 15 |
| А1И 017.000-02 | 40, 50, 65 | 273 | 670 | 1/2 | 714 | 10 | 1,2 | 22,7 |
| А1И 017.000-03 | 65, 80, 100 | 325 | 788 | 1/2 | 832 | 13,8 | 1,2 | 36,7 |
| А1И 018.000 | 40, 50, 65 | 273 | 520 | 1/2 | 640 | 10 | 1,2 | 18,3 |
| А1И 018.000-01 | 65, 80, 100 | 325 | 638 | 1/2 | 753 | 13,8 | 1,2 | 30,4 |
| А1И 018.000-02 | 100, 150 | 426 | 822 | 1/2 | 932 | 24,5 | 1,2 | 55,8 |
| А1И 019.000 | 15, 20, 25, 32 | 159 | 358 | 1/2 | 396 | 3,3 | 0,6 | 6,6 |
| А1И 019.000-01 | 25, 32, 40, 50 | 219 | 492 | 1/2 | 550 | 6,3 | 0,6 | 17,2 |
| А1И 019.000-02 | 40, 50, 65 | 273 | 596 | 1/2 | 674 | 10 | 0,6 | 27,7 |
| А1И 019.000-03 | 65, 80, 100 | 325 | 682 | 1/2 | 810 | 13,8 | 0,6 | 49,6 |
| А1И 020.000 | 15, 20, 25, 32 | 159 | 362 | 1/2 | 400 | 3,3 | 1,2 | 7,3 |
| А1И 020.000-01 | 25, 32, 40, 50 | 219 | 500 | 1/2 | 558 | 6,3 | 1,2 | 20,6 |
| А1И 020.000-02 | 40, 50, 65 | 273 | 608 | 1/2 | 686 | 10 | 1,2 | 34,8 |
| А1И 020.000-03 | 65, 80, 100 | 325 | 696 | 1/2 | 824 | 13,8 | 1,2 | 56,6 |
| А1И 021.000 | 40, 50, 65 | 273 | 448 | 1/2 | 561 | 10 | 0,6 | 25,5 |
| А1И 021.000-01 | 65, 80, 100 | 325 | 534 | 1/2 | 642 | 13,8 | 0,6 | 43,6 |
| А1И 021.000-02 | 100, 150 | 426 | 708 | 1/2 | 811 | 24,5 | 0,6 | 87,0 |
| А1И 022.000 | 40, 50, 65 | 273 | 460 | 1/2 | 573 | 10 | 1,2 | 30,7 |
| А1И 022.000-01 | 65, 80, 100 | 325 | 548 | 1/2 | 656 | 13,8 | 1,2 | 52,2 |
| А1И 022.000-02 | 100, 150 | 426 | 724 | 1/2 | 827 | 24,5 | 1,2 | 102,2 |
